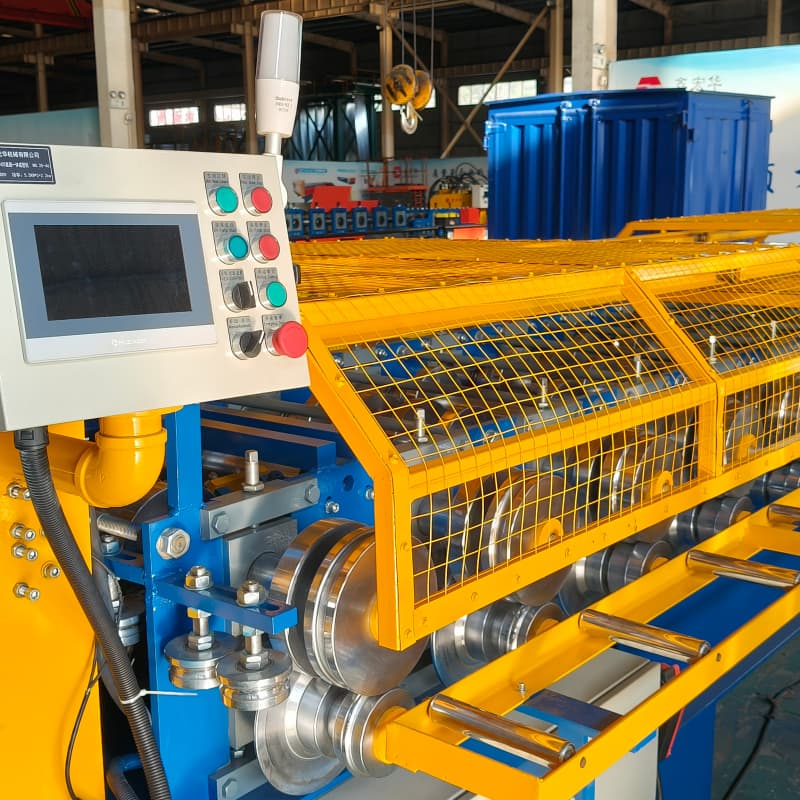

Máquina de producción de conformado de correas para sistemas de techado de junta alzada

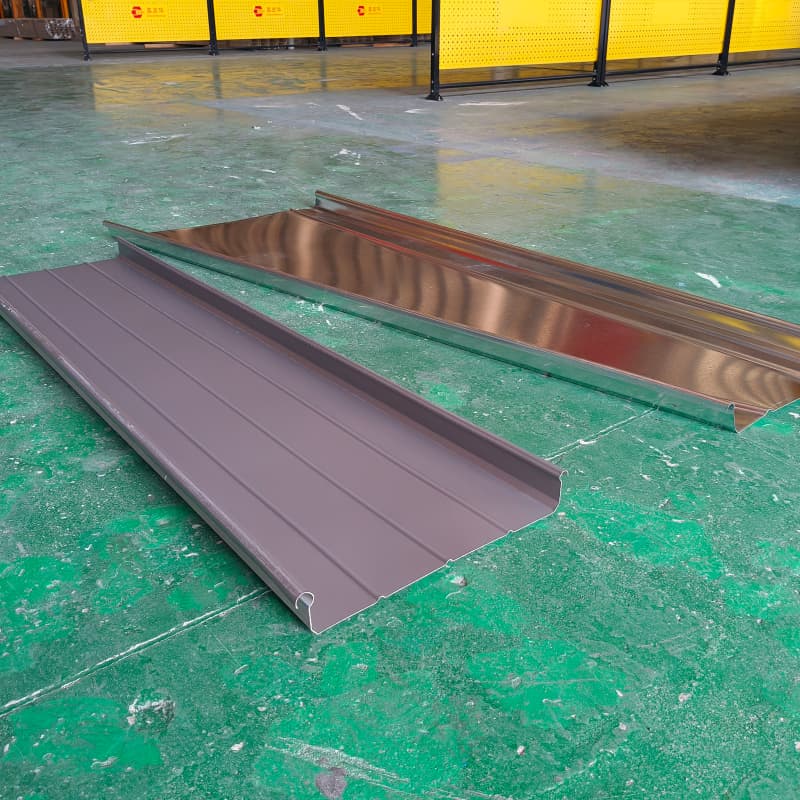

La máquina perfiladora de paneles de techo autoblocantes está especialmente diseñada para producir paneles de techo autoblocantes con un ancho efectivo de 475 mm.
Es apto para el procesamiento de acero galvanizado prepintado, acero galvanizado y láminas de aluminio, con un espesor comprendido entre 0,4 y 0,8 mm.
La máquina funciona a una velocidad de trabajo de hasta 12 metros por minuto.
Presupuesto:
| Artículo | Especificación |
| Dimensiones generales | 8400*1500*1200 mm |
| Peso | 4500 KG |
| Potencia del motor principal | 11 kW |
| Potencia de corte hidráulica | 2,2 kW |
| Voltaje | 415 V / 50 Hz / Trifásico |
| Estaciones de formación | 20 estaciones |
| Velocidad de formación | 0–20 m/min |
| Altura del panel del techo | 40 mm |
| Ancho efectivo del panel | 600 mm |
| Ancho de alimentación | Según el dibujo del perfil |
| Espesor de formación | 0,55–0,8 mm (Material: Acero galvanizado con límite elástico de 550 MPa) |
| Tolerancia de corte | ±2 mm |
| Material del rodillo | Acero forjado de alta calidad de 45#, superficie pulida y recubrimiento de cromo duro. |
| Material del eje | 40 millones de rupias |
| Material del piñón | Acero 45#, templado por alta frecuencia. |
| Sistema de corte | Unidad de corte hidráulica |
| Material de la hoja | Cr12Mov, templado a 60–62 °C |
| Material del marco | Acero estructural soldado de alta calidad |
| Materia prima | Chapa de acero prepintada, chapa de acero galvanizada |
| Rodillo | Gabinete de control informático | Cortadora hidráulica |
| Acero forjado de alta calidad 45#, chapado. Cromo duro y pulido | Sistema de control de frecuencia PLC con pantalla táctil | Acero para moldes Cr12 con tratamiento de temple a 60-62 °C. |
Tipo | YX65-400 | YX65-430 |
Ancho del material | 575-578 m | 600-603 mm |
Altura del tejado | 65 mm | 65 mm |
Ancho efectivo | 400 mm | 430 mm |
Espesor para acero | Q235-Q345 (acero): 0,5-0,8 mm | |
Espesor para aluminio | (Al-Mg-Mn): 0,7-1,0 mm/0,9-1,2 mm | |
Pasos de formación | 13 pasos | |
Dimensión | 5800*1600*1400 mm | |
Potencia del motor | 5,5 kW*2 conjuntos | |
Potencia hidráulica | 2,2 kW | |
Velocidad de formación | 8-14 m/min | |
Peso | 7000 kg | |
Material para la fabricación de techos | Chapa de aluminio, acero PPGI y acero GI | |
No. | Elementos | Cantidad |
1 | Máquina formadora principal para techos rectos y cónicos. | 1 |
2 | Desenrollador manual de 5 toneladas | 1 |
3 | Sistema hidráulico | 1 |
4 | Sistema de control PLC por computadora con pantalla táctil | 1 |
5 | Cortadora de conformado hidráulico | 3 |
6 | Dispositivo para fabricar techos de junta alzada cónicos | 1 |
7 | Selladora automática | 1 |
8 | Costura manual | 2 |
9 | Se acabaron las mesas | 3 |
10 | Manual de instrucciones | 1 |
Ventajas de la máquina formadora de juntas alzadas portátil para techos metálicos1. Capaz de producir varios tamaños con una sola máquina, eliminando la necesidad de cambiar moldes o cuchillas de corte.2. Fácil de instalar: el sistema de control y la estación hidráulica están integrados en la máquina. Simplemente conecte el cable de alimentación principal para arrancar.
LEER MÁS
La máquina perfiladora de paneles de techo autoblocantes está especialmente diseñada para producir paneles de techo autoblocantes con un ancho efectivo de 475 mm. Es adecuado para procesar acero galvanizado prepintado, acero galvanizado y láminas de aluminio, con un rango de espesor de 0,4 a 0,8 mm. La máquina funciona a una velocidad de trabajo de hasta 12 metros por minuto.
LEER MÁS
La máquina perfiladora de paneles de techo autoblocantes está especialmente diseñada para producir paneles de techo autoblocantes con un ancho efectivo de 475 mm. Es apto para el procesamiento de acero galvanizado prepintado, acero galvanizado y láminas de aluminio, con un espesor comprendido entre 0,4 y 0,8 mm. La máquina funciona a una velocidad de trabajo de hasta 12 metros por minuto.
LEER MÁS
La máquina perfiladora de paneles de techo autoblocantes está especialmente diseñada para producir paneles de techo autoblocantes con un ancho efectivo de 475 mm. Es apto para el procesamiento de acero galvanizado prepintado, acero galvanizado y láminas de aluminio, con un espesor comprendido entre 0,4 y 0,8 mm. La máquina funciona a una velocidad de trabajo de hasta 12 metros por minuto.
LEER MÁS
La máquina perfiladora de paneles de techo autoblocantes está especialmente diseñada para producir paneles de techo autoblocantes con un ancho efectivo de 475 mm. Es apto para el procesamiento de acero galvanizado prepintado, acero galvanizado y láminas de aluminio, con un espesor comprendido entre 0,4 y 0,8 mm. La máquina funciona a una velocidad de trabajo de hasta 12 metros por minuto.
LEER MÁS
La máquina perfiladora de paneles de techo autoblocantes está especialmente diseñada para producir paneles de techo autoblocantes con un ancho efectivo de 475 mm. Es apto para el procesamiento de acero galvanizado prepintado, acero galvanizado y láminas de aluminio, con un espesor comprendido entre 0,4 y 0,8 mm. La máquina funciona a una velocidad de trabajo de hasta 12 metros por minuto.
LEER MÁS
Característica:1. Radio mínimo de curvatura: curva positiva 4 m, curva opuesta 6 m2. Uso principal: doblar techos en forma de arco y forma de onda (se puede doblar con forma cóncava y convexa para techos de una pieza);3. Puede doblar automáticamente anchos variables de techos de 300 mm a 600 mm;4. Puede realizar curvas convexas y cóncavas con suavidad y ajustarse a cualquier modelo de techo con junta alzada de 300 mm a 600 mm.5. Uso: doblado de paneles de techo con costura alzada en forma de arco; el doblado de paneles es adecuado para gimnasios, salas de teatro, estaciones de tren, etc.
LEER MÁS
La máquina de junta alzada es el equipo esencial para la producción de techos con junta alzada. Emplea tecnología avanzada de perfilado para transformar láminas metálicas en paneles con juntas verticales continuas.
LEER MÁS
